一、工作原理
将220V，60HZ转变为15KHZ(或20KHZ)之高压电能，利用振动子转换成机械能。如此的机械振动，经由传动子，焊头传至加工物，并利用空气压力，产生工作接面之磨擦效果。振动子和传动子装置在振筒内，外接焊头，利用空压系统和控制回路，在已设定的条件下升降，以完成操作程序。
二、适用焊接产品
P S 、A S 、A B S 、P C 、P.B.T 、PP料、ABS料、诺里路、压克力、手机套、电脑键盘、U盘、手机充电器、电源适配器外壳、塑料名片夹、汽车塑料配件、塑料文件夹、塑料玩具 等各种塑料产品。

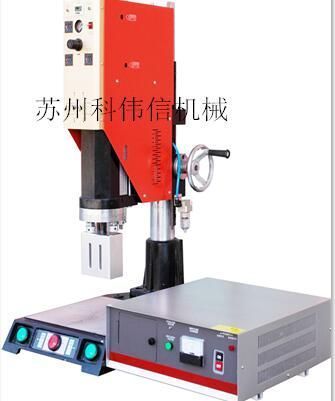

三、整机结构
1、机架：钢、铸件、螺栓以及焊接连结件结构。
2、模具：分为上模、下模，以客户工件的焊接要求具体制作。采用机械镶块定位结构，安装调试方便、快捷、定位精确。
3、换能器：为设备重要组成部分之一，把220V50HZ的电能转换为20KHZ的高压电能。
4、线性轴承：承载上模与发振筒的上下运动。
5、电磁阀：经手动操作发出相应的信号来控制各个启动机构气流的流向，实现对气缸的运动控制，从而完成整个产品加工的过程。
6、时间继电器：可对延迟时间、固化时间、熔接时间进行调整。
7、计数器：工作计件所用。
8、限位结构：气缸的限位螺杆可对上模下降的高度进行微调。
四、技术参数表格
项目 技术参数
功率 15KHZ
驱动电源 220V
延迟时间 0.01S—9.99S
固化时间 0.01S—9.99S
熔接时间 0.01S—9.99S
控制方式 手动控制
加压方式 气压式
气压 0～0.8mpa
机械体积 H1200×L600×W400
净重 60kg
