三维关节角度测量评估系统           SE-4010

人体的多数关节是由两个旋转轴或三个旋转轴构成的。传统的关节角度测量工具，如临床上常用的关节角度测量尺通常只能测量关节的个旋转轴（主要是曲屈/伸展）的角度，很难甚至无法用于关节内旋/外旋角度的测量。这样的测量结果对于全面评价个关节的活动能力是远远不够的。本系统采用了个高精度的传感器，可以用于较精确测量人体各运动关节的三维角度和关节活动度（ROM）。不仅可以测量关节曲屈/伸展的角度关节活动度，还可以测量关节内旋/外旋的角度和关节活动度。对于同个关节二个或三个轴的关节角度数据次测量同时获得，系统软件可以实时显示角度变化情况。本系统是由个六维的传感器、座椅、系统软件所构成，它可以提供人体各肢体三维关节活动度的测量数据，是个出色的人体运动功能测量评价工具。

本系统的技术核心是个三座标电子陀螺，个高科技的微机械电子惯性导航传感器，利用快速追踪三维空间中不停变化的角度，并根据地心引力方向和磁方位便可以提供个稳定较精确的角度参数，系统可以实时演算出所测量人体运动关节的较精确的三维关节活动度值。

本系统由中文支持，所有显示页面、测量结果以及打印报告均使用中文。医生可对测试报告进行编辑，可在报告中写入评语、诊断与医嘱。本产品除了适合康复科医生使用外，还适用于残疾人和工作患者的等评定，以及法医的伤残鉴定。

测量部位：

左/右手腕关节：背曲/伸展，左旋/右旋

左/右肘关节：曲屈/伸展，内旋/外旋

左/右肩关节：侧举/内收，前举/后伸，内旋/外旋

颈关节：左转头/右转头，抬头/低头，左侧头/右侧头

脊柱：左侧弯/右侧弯，左转身/右转身

左/右髋关节：曲屈/伸展，内旋/外旋，外展/内收

左/右膝关节：曲屈/伸展，内旋/外旋

左/右踝关节：背屈/下垂，内翻/外翻

技术参数：

测量维数：三维

满量程（标准):±1200deg/s

线性误差:0.1% of FS

零点稳定性（1σ）:5 deg/s

噪声密度:0.1deg/s/√Hz

校正错误:0.1deg

带宽（标准）:40Hz

角分辨率:0.05deg

传感器:三维角速度,三维加速度

测量项目:关节角度，关节活动度（ROM）

测量模式:关节曲屈/伸展，关节旋转（内旋/外旋）

测量速率:±1200deg/s

线性误差:0.1% （满量程）

零点稳定性:5 deg/s

关节测量较大角度:0-360°

关节角度数据采集:实时

关节角度显示:XYZ三座标实时曲线，XYZ三方向角度实时数值，

XYZ三方向较大角度，XYZ三方向小角度

数据存储与管理:数据库方式

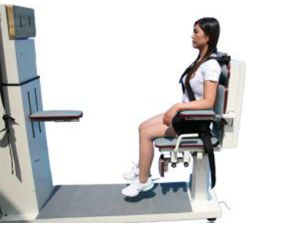

座椅:电动升降，多关节测量平台

报告:中文显示，中文报告
