、概  述

本机采用微电脑控制技术。由个CPU控制的中、大规模集成电路组成，取代了传统的由八个CPU控制的电路。提高了本机的工作效率、稳定性和可靠性，从而显现出它的高科技含量。本机设有八路可同步和异步的输出通道，四路热电输出通道；四路干扰电通道；四路直流输出通道。

机内存贮99个特定的系列程序处方，针对不同用途精心编制而成。其中多步程序常规治疗处方29个；直流输出处方1个；音频电流疗法处方10个；正弦调制中频电流疗法处方10个；脉冲调制中频电流疗法处方20个；干扰电疗法处方29个。该机具有较好的镇痛、消炎、消肿、解痉、软化瘢痕和改善局部组织血液循环的作用。主要用于治疗软组织损伤，特别是慢性老损型及颈、肩、腰、腿痛等病症。

医生依据患者病况选择治疗处方，当处方选择好后启动机器，即可自动地按程序输出有特定治疗作用的系列中频电流。输出电流大小（以mA为单位），可根据病人的耐受限度自由调节。治疗时间显示为倒计时，当处方程序运行结束时，机器自动切断输出电流，并发出提示音响。加热部分温度自动控制，实时显示加热电板状态的温度。

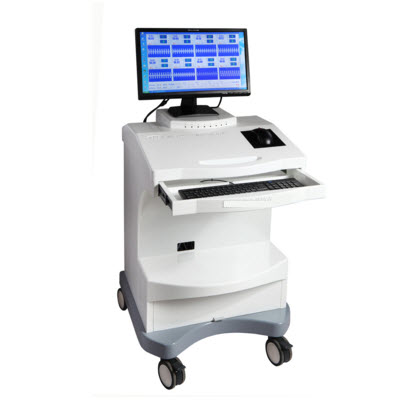

本机为柜式，外观精美、移动方便、操作简单、显示直观、安全可靠、价格适中，有较好的康复理疗效果。

本机结构组成：由计算机、治疗主机和电板、电线组成。

图形、符合说明：

本仪器是Ⅰ类设备，BF型应用部分。

注意！查阅随机文件。

Ι  代表“接通” ；   Ο 代表“断开” 。

▲    代表“增加” ； q代表“减少” 。

〨   接地（接大地）；  ～交流电（220V 50Hz）。

二、主要技术参数

2.1、工作频率：中频载波频率1-10kHz，单频率允差±10％

2.2、低频调制频率：0-200Hz

2.3、调制波形：方波、尖波、三角波、正弦波、指数波、锯齿波

2.4、调制度：33%、66%、 ，允差±5%。

2.5、调制方式：调制方式：连续调制、断续调制、间歇调制、变频调制和交替调制。

交替调制包括1元调制、2元调制、3元调制。 

2.6、输出电流调节方式：按键递增和递减，（99档，每档1mA）。

2.7、输出电流：输出电流在 0～100mA连续可调（对于工作频率在1.0KHz的信号，输出电流在0～80mA连续可调）。每调整增量不大于1mA，*大输出允差±10%。

2.8、负载电阻：500Ω±10％

2.9、差频频率范围：不窄于0～100Hz

2.10、动态节律：4s～10s

2.11、差频变化周期：15s～30s

2.12、输出电流稳定度：≤5%。

2.13、输出通道：双向输出通道8路；双向热电输出通道4路;干扰电输出4路;直流输出4路

2.14、存储容量：32K字节，内存处方99个。

2.15、工作电源：a.c.220V±22V，频率50Hz±1Hz。

2.16、工作环境：温度5℃－40℃，相对湿度≤80%。

2.17、加热温度：高温41℃；中温39℃；低温37℃，误差±2℃。

2.18、输入功率：300VA

2.19、安全分类：Ⅰ类BF型

2.20、熔断器：F4AL250V  Φ5×20mm

2.21、外型尺寸：1500mm X 750mm X 750mm

2.22、重量：机器净重25kg(不含计算机系统)

2.23、工作制：连续运行

2.24、PC计算机应符合GB4943的要求。

三、产品适用范围

本产品具有定的镇痛、锻炼肌肉、促进血液循环、软化瘢痕松懈粘连的作用。

3.1、镇痛作用:肩周炎、网球肘、盆腔炎、附件炎、慢性咽喉炎、捩伤、挫伤、肌纤维织炎、肌肉劳损、肩关节周围炎、颈椎病、腰椎间盘突出症、坐骨神经痛、肱骨外上髁炎、狭窄性腱鞘炎、退行性骨性关节病、关节纤维性挛缩、风湿性关节炎、类风湿关节炎、牙周炎、软组织损伤、非细菌性慢性前列腺炎、乳腺增生、乳痛症。

3.2、锻炼肌肉：周围神经损伤、神经损伤、废用性肌萎缩、部分失神经肌肉的恢复、上、下运动神经元损伤肌肉的恢复、术后肠麻痹、尿潴留、声带麻痹、偏瘫恢复、胃下垂（锻炼胃肠平滑肌）。

3.3、促进血液循环：肌炎、弛缓性便秘、骨折延迟愈合。

3.4、软化瘢痕松懈粘连：瘢痕、瘢痕挛缩、术后粘连、肠粘连、炎症后硬化、注射后硬结、阴茎海绵体硬结、血肿机化。

表1  多步程序电流疗法处方表

注：此表处方仅供参考使用。不同患者应根据个体差异选择不同的处方进行治疗。

表2  音频电流疗法处方

表3  正弦电流疗法处方

表4  脉冲调制中频电流疗法处方表
