、概  述

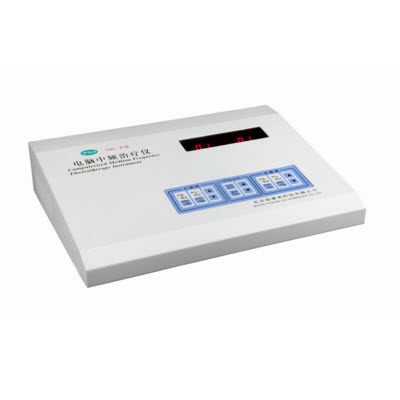

本仪器使用了微电脑控制技术，由集成电路组成，设有独立的A、B两通道输出，而且并联有两路可控热电输出，可分别使用不同处方，治疗两个病人或两个不同的部位，也可以同步控制A、B两个通道，使用不同处方或相同处方，可同时治疗个患者两个部位或两个患者。我们还根据医生的需求设置了两个直流输出孔，另外本机还具有各种显示功能。

本机存贮45个特定的系列程序处方，针对不同用途精心编制而成。其中，多步程序治疗处方29个，直流处方1个，音频电流疗法10个，正弦调制中频电流疗法5个。本机有较好的镇痛、消炎、消肿、解痉软化瘢痕和改善局部组织血液循环的作用。主要用于治疗软组织损伤，特别是慢性劳损型及颈、肩、腰、腿痛等病症。

医生依患者病况选择治疗处方，当处方选择好后，启动机器，即可自动地按程序输出有特定治疗作用的系列中频电流，输出电流大小（以mA为单位），可根据病人的耐受限度自由调节。治疗时间显示为倒计时，当处方程序运行结束时，机器自动切断输出电流，并发出提示音响。

本机操作简便，显示直观，安全可靠，价格适中，有较好的康复理疗效果。

本机结构组成：由治疗主机和电板、电线组成。

图形、符合说明：

本仪器是Ⅰ类设备，BF型应用部分

注意！查阅随机文件。

Ι  代表“接通” ；   Ο 代表“断开” 。

▲    代表“增加” ； q代表“减少” 。

〨   接地（接大地）；  ～交流电（220V 50Hz）。

二、主要技术参数

2.1、中频频率：1.0KHz ~10KHz允差±10%

2.2、调制波形：方波、尖波、三角波、正弦波、指数波、锯齿波

2.3、调幅度：、66%、33%  允差±5%

2.4、调制频率范围：0~200Hz

2.5、调制方式：连续调制、断续调制、间歇调制、变频调制和交替调制。交替调制包括1元调制、2元调制、3元调制。

2.6、输出电流调节方式：按键递增和递减，（99档，每档1mA）。

2.7、输出电流：输出电流在 0～100mA连续可调（对于工作频率在1.0KHz的信号，输出电流在0～80mA连续可调）。每调整增量不大于1mA，*大输出允差±10%。

2.8、负载电阻：500Ω±10％

2.9、输出电流稳定度：≤5%。

2.10、输出通道：A、B两个独立通道（普通输出或热输出）。

A、B两个直流输出通道。

2.11、内存处方：45个

2.12、工作电源：a.c.220V±10％；频率50Hz±1Hz。

2.13、工作环境范围：

a)环境温度范围:+5℃ ~ +40℃

b)相对湿度范围:≤80%

c)大气压力范围：700 ~ 1060hPa

2.14、输入功率：130VA

2.15、加热温度：高温410C、中温390C、低温370C  ±20C

2.16、安全分类：Ⅰ类BF型

2.17、工作制：连续运行。

2.18、熔断器：F2AL250V Φ5X20mm

2.19、外形尺寸：400mmX295mmX90mm

2.20、仪器重量：4kg

三、产品适用范围

本产品具有定的镇痛、锻炼肌肉、促进血液循环、软化瘢痕松懈粘连的作用。

3.1、镇痛作用:肩周炎、网球肘、盆腔炎、附件炎、慢性咽喉炎、捩伤、挫伤、肌纤维织炎、肌肉劳损、肩关节周围炎、颈椎病、腰椎间盘突出症、坐骨神经痛、肱骨外上髁炎、狭窄性腱鞘炎、退行性骨性关节病、关节纤维性挛缩、风湿性关节炎、类风湿关节炎、牙周炎、软组织损伤、非细菌性慢性前列腺炎、乳腺增生、乳痛症。

3.2、锻炼肌肉：周围神经损伤、神经损伤、废用性肌萎缩、部分失神经肌肉的恢复、上、下运动神经元损伤肌肉的恢复、术后肠麻痹、尿潴留、声带麻痹、偏瘫恢复、胃下垂（锻炼胃肠平滑肌）。

3.3、促进血液循环：肌炎、弛缓性便秘、骨折延迟愈合。

3.4、软化瘢痕松懈粘连：瘢痕、瘢痕挛缩、术后粘连、肠粘连、炎症后硬化、注射后硬结、阴茎海绵体硬结、血肿机化。

治疗处方表

注：此表处方仅供参考使用。不同患者应根据个体差异选择不同的处方进行治疗。

表2  音频电流疗法处方

表3  正弦电流疗法处方
