、概  述

本机由电脑控制技术及化的模拟电路组成，输出经低频调制的中频电流，为单通道输出并具备各种显示功能。针对不同用途，本机将频率、波形、节奏、定时等参数选组合，编制成系列特定的治疗程序储存在芯片中，形成了20个多步程序治疗处方，有较好的镇痛、消炎、消肿、解痉、软化瘢痕和改善局部组织血液循环的作用，对治疗软组织损伤，特别是慢性劳损型及颈肩腰腿痛等病症有较好疗效。

临床治疗时，医生依患者病况选择参考治疗处方，当处方选择好后，启动机器，即可自动地按程序输出治疗作用的系列中频电流，输出电流大小（以mA为单位），可根据病人的耐受限度自由调节。治疗时间显示为倒计时，当处方程序运行结束时，机器会自动切断输出电流，并发出提示音响。

本机操作简便，显示直观，安全可靠，价格适中，有较好的康复理疗效果。

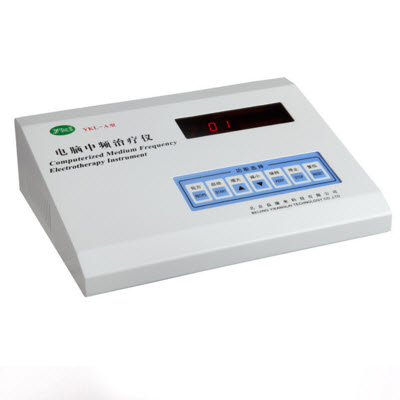

本机结构组成：由治疗主机和电板、电线组成。

图形、符号说明：

本仪器是Ⅰ类设备，BF型应用部分

注意！查阅随机文件

Ι  代表“接通” ； Ο 代表“断开” 。

▲ 代表“增加” ；q代表“减少” 。

〨接地（接大地）；～交流电（220V 50Hz）。

二、主要技术参数

1、中频频率：1.0KHz～10KHz允差±10%

2、调制频率范围：0～200Hz

3、调制波形：方波、尖波、三角波、正弦波、指数波、锯齿波。

4、调幅度：、66%、33%  允差±5%

5、调制方式：连续调制、断续调制、间歇调制、变频调制和交替调制。

6、输出电流调节：按键递增、递减（99档，每档1mA）

7、输出电流：输出电流在 0～100mA连续可调（对于工作频率在1.0KHz的信号，输出电流在0～80mA连续可调）。每调整增量不大于1mA，*大输出允差±10%。

8、负载电阻：500Ω±10％

9、输出电流稳定度：≤5%

10、工作电源：a.c.220V±10%，50Hz±1Hz

11、使用环境：

a)环境温度范围:+5℃～+40℃

b)相对湿度范围:≤80%

12、输入功率：70VA

13、外型尺寸：300mm×219mm×88mm

14、仪器重量：2.5kg

15、内存20个处方，1个普通输出通道、1个加热输出通道。

16、安全分类：I类BF型。

17、工作制：连续运行。

18、加热温度:高温41℃、中温39℃、低温37℃，误差±2℃。

19、熔断器：F1AL250V  Φ5×20mm

三、产品适用范围

本产品具有定的镇痛、锻炼肌肉、促进血液循环、软化瘢痕松懈粘连的作用。

3.1、镇痛作用：肩周炎、网球肘、盆腔炎、附件炎、慢性咽喉炎、捩伤、挫伤、肌纤维织炎、肌肉劳损、肩关节周围炎、颈椎病、腰椎间盘突出症、坐骨神经痛、肱骨外上髁炎、狭窄性腱鞘炎、退行性骨性关节病、关节纤维性挛缩、风湿性关节炎、类风湿关节炎、牙周炎、软组织损伤、非细菌性慢性前列腺炎、乳腺增生、乳痛症。

3.2、锻炼肌肉：周围神经损伤、神经损伤、废用性肌萎缩、部分失神经肌肉的恢复、上、下运动神经元损伤肌肉的恢复、术后肠麻痹、尿潴留、声带麻痹、偏瘫恢复、胃下垂（锻炼胃肠平滑肌）。

3.3、促进血液循环：肌炎、弛缓性便秘、骨折延迟愈合。

3.4、软化瘢痕松懈粘连：瘢痕、瘢痕挛缩、术后粘连、肠粘连、炎症后硬化、注射后硬结、阴茎海绵体硬结、血肿机化。

、治疗处方表
