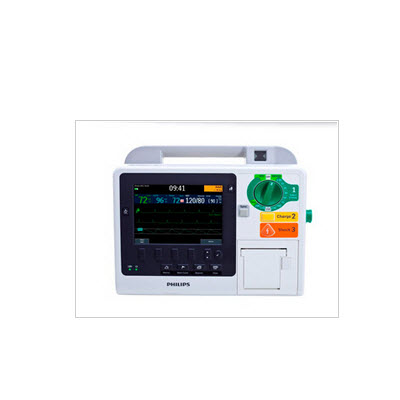

Heartstart XL+ 技术参数

主机

1. 显示屏：

? 尺寸：6.5英寸对角线

? 类型：TFT彩色液晶屏幕

? 分辨率：640×480像素（VGA）,每种颜色有 32  个亮度别.

? 波形显示时间：5.2秒

2. 外形尺寸（W×D×H）：29.6 cm（宽） x 23 cm （高） x 27.9 cm （厚）；11.6 in （宽） x 9 in（高） x 10.9 in （厚）

3. 重量：

? 14.7 lb/6.6 kg （包括块电池、卷新纸及条治疗电缆）。

? 外用标准电板和电板托架的增加重量小于 3 lb (1.3 kg)。

除颤参数

4. #除颤波形：

低能量智能双相截顶波，根据病人阻抗调整除颤波形，保持*有效的经心电流

5. #除颤能量：

体外除颤：1-10J、15J、20J、30J、50J、70J、100J、120J、150J、170J、200J

6. #充电时间：充电到150J时间小于3秒，充电到*大能量时间小于5秒

7. 发放能量：通过多功能除颤电片或者除颤电板

8. 病人阻抗范围：

? *小：15欧姆（内除颤），25欧姆（外除颤）

? *大：250  欧姆实际的功能范围可能会超出以上数值。

自动放电：定义在未发出电击的情况下已充好电的设备会保持充电状态时间可设置30s，60s，90s

9. AED模式：除颤提示的特异性和敏感性符合AAMI DF-39指南

监护参数

10. 心电性能：

? 扫描速度：20mm/s

? 共模抑制能力：105 dB 适用于导联心电图，96 dB  适用于电片心电图

? 频率响应：

交流线路滤波:60Hz或50Hz

供显示的心电图 - 0.15  至 40 Hz ，0.05  至 40 Hz

供打印的心电图 - 0.05  至 150 Hz （诊断用），0.15  至 40 Hz ，0.05  至 40 HZ

11. 心率监护

? 心率显示范围和精度：从 16  到 300 bpm（成人病人类别）或从 16  到 350 （婴儿/儿童），精度为±10%  或±5 bpm（以较大者为准）。

? 心率/ 心律失常报警：心率快/心率慢、心搏停止、室颤/室速、室速、度心动过速、室性早

搏心率、起搏器未夺获、起搏器未起搏。

? 共模抑制比：105 dB 适用于导联心电图，96 dB  适用于电片心电图。

? 心电图尺寸：1/4x 、1/2x 、1x 、2x 、4x 、自动增益（1x 增益相当于打印条图上的 10mm/mV ）

? ECG 波形：显示于固定时基 25 mm/sec （打印机）±5% 或 20 mm/sec （显示器）±10%  下

? 心电图模拟输出带宽：0.5 到 70 Hz

? 心电图模拟输出增益：每输入 1mV,  则输出 1V+/-10%

? 心电图模拟输出延迟：从心电图输入到心电图模拟输出的传播延迟时间为<35ms 。

? 心率响应时间：7 sec （80 至 120 bpm）；6 sec （80 至 40 bpm）。

? 发生心动过速到报警的时间：4 sec 适用于 206 bpm和 195 bpm

工作条件

12. 环境要求：

? 环境温度：0℃-45℃工作，-20℃-70℃储存

? 相对湿度：0-95%

? 大气压力：0  至 4,500 m

? 防水/ 防固体颗粒：达到防护等 IP21

电池

13. #类型：可重复充电的锂离子电池

14. #充电时间：在设备已关闭并已连接交流电源情况下的充电时间：在 0  到 35° C （32 到 95° F ）温度下，不到 3  小时可充至  容量；不到 2  小时可充至 80%  容量；在设备已打开并已连接交流电源情况下的充电时间：充电时间短于 10  小时。

15. #容量：

? 至少可监护 3  小时（持续监护心电图和 SpO2每 15  分钟抽检次 NBP），接着进行 20  次全能量充电/电击。

? 在实施监护（持续监护心电图和 SpO2每 15  分钟抽检次 NBP）的同时至少持续起搏 2  小时（140mA 下 180ppm ，脉冲宽度为 40 ms），接着进行 20  次全能量充电/电击。

? 至少进行 175 次全能量充电/电击。

16. #电池指示器：

? 电池上有剩余电量显示

? 显示屏上有容量指示器

? 电池电量低的提示：闪烁的状态指示器，伴随声音提示，屏幕上“电池电量低”的文字提示

条图打印机

17. 记录仪：热阵列打印机

18. 自动打印：记录仪可配置为自动打印标记的事件、充电、电击和报警

19. 报告：事件总结、生命体征趋势、操作检验、配置、状态记录和设备信息

20. 走纸速度：25 mm/s，精度为±5%

事件储存

21. 内部“事件概要”：HeartStart XL+ 可在每份事件概要中存储*长 8 小时的数据，包括 2 个连续心电图波、1  个容积描记波、研究波（仅限 AED  模式）事件和趋势数据。*多可存储大概 50  个时长约 30  分钟的事件概要。

操作

22. #  1-2-3步快速操作，开机键与能量选择为同旋钮。

23. #  除颤手柄上具有阻抗接触指示器。

24. #  除颤器有状态指示器，每周每天自检，显示实时状态。

25. #  USB接口，可将数据导出。
