一、仪器示意图

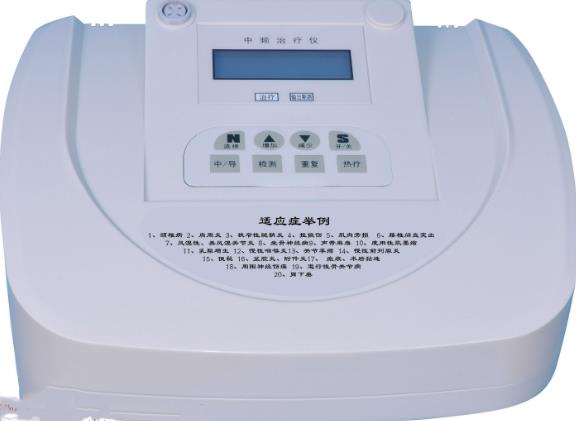

仪器正面视图

1、输出插座 7、检测按键

2、液晶显示屏 8、输出断路指示灯

3、治疗指示灯 9、减少按键

4、增加按键 10、启动停止按键

5、选择按键 11、热疗按键

6、中/导切换按键 12、重复按键

1、电源开关 2、 电源插座

二、主要技术参数与功能设置

1、供电电源：AC：220V±22V 50Hz±1Hz 输入功率：65VA

2、环境温度：+10℃～+40℃ 环境湿度：30%～75% 大气压力：700hpa～1060hpa

3、中频频率：1kHz～10kHz 误差：±30%

4、脉冲宽度: 50us～500us 误差：±30%

5、调制波频率：0～440Hz 误差：±30%

6、调制幅度：0～10 0% 误差：±5%

7、输出方式：

① 中频输出（中、低频双向电流） ② 温热输出（0～3档可调温热输出）

8、调制波形：基波：脉冲方波 调制波：指数波、方波、三角波、前三角波、后三角波、正弦波、阶梯波、等幅波。

9、zui大输出电流：zui大输出电流的有效值不大于100mA.

10、断路提示及恢复：本产品在工作过程中（输出强度大于10），若输出断路，黄色指示灯亮。若输出断路故障消除，黄色指示灯灭。

11、加热状态下极温度不高于60℃

12、连续运行工作时间:不低于4小时。

13、本产品有效负载阻抗为500欧姆，以上技术参数应在此负载下测量。
