NSP-4.0作为DLP开发套件的扩展工具，可以通过D4100控制板上的EXP接口实现高速数据传输，同时配套的FPGA扩展程序可以对DMD芯片进行高速控制刷新，NSP-4.0为客户提供不同的显示需求，针对DLP的各种应用实现高速RGB显示以及灰度显示，合作开发完整的光机系统。现阶段可提供的应用解决方案有高清投影显示，光刻印刷，3D测量等等。产品操作说明：

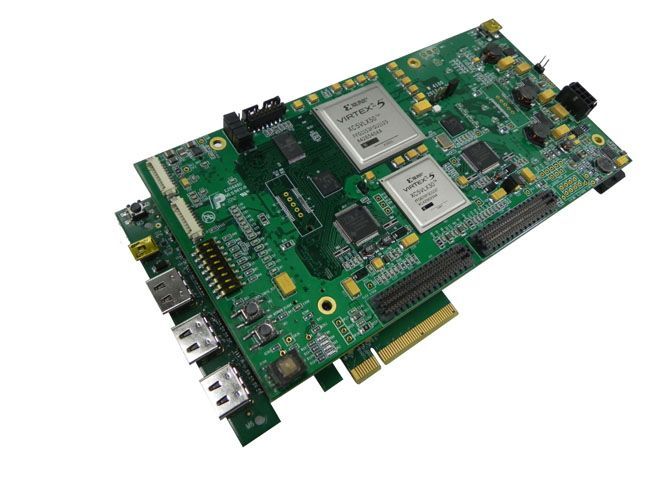

DLP应用扩展板卡NSP-4.0

闻亭作为德州仪器（TI）DLP的Design House之一，有强大的硬件、软件及系统集成的开发能力，为了客户更加高效的使用DLP® Discovery4X00开发套件，扩展DLP的应用范围，可以提供客户定制需求的DLP系统开发。闻亭公司DLP应用扩展板卡NSP-4.0已经正式发布，NSP-4.0 与Discovery4X00套件配套，提供了HDMI、DVI、PCI-E×4等接口，使客户更加方便的实现数据传输，同时对DLP灰度及帧率控制的FPGA程序与之相配套，为不同客户的需求提供解决方案。NSP-4.0的高数据带宽可以实现DLP高于20000fps显示binary图像以及1000fps显示灰度图像的控制。

NSP-4.0作为DLP开发套件的扩展工具，可以通过D4100控制板上的EXP接口实现高速数据传输，同时配套的FPGA扩展程序可以对DMD芯片进行高速控制刷新，NSP-4.0为客户提供不同的显示需求，针对DLP的各种应用实现高速RGB显示以及灰度显示，合作开发完整的光机系统。现阶段可提供的应用解决方案有高清投影显示，光刻印刷，3D测量等等。

NSP-4.0支持的DLP® Discovery4X00套件有

0.55”2×LVDS XGA

0.7” 2×LVDS XGA（NIR/VIS/UV）

0.95”2×LVDS 1080P (VIS/UV)

NSP-4.0套件包括

NSP-4.0控制板

DVI转HDMI电缆

DLP控制板转接电源电缆

定制FPGA逻辑程序

PC控制软件

1GB DDR2内存

NSP-4.0参数特征

HDMI高清图像传输接口，大带宽225MHz，可与DVI接口转接

PCI-E×4高速数据传输接口，数据带宽为10G bps

USB3.0控制接口

  可实现图像参数特征

0.55/0.7 XGA DMD支持显示速率



0.95 1080P DMD支持显示速率



像素位宽



支持帧率



像素位宽



支持帧率



1bit



~20000fps



1bit



~10000fps



8bit



360fps/120fps



8bit



120fps



24bit



120fps/60fps



24bit



60fps
