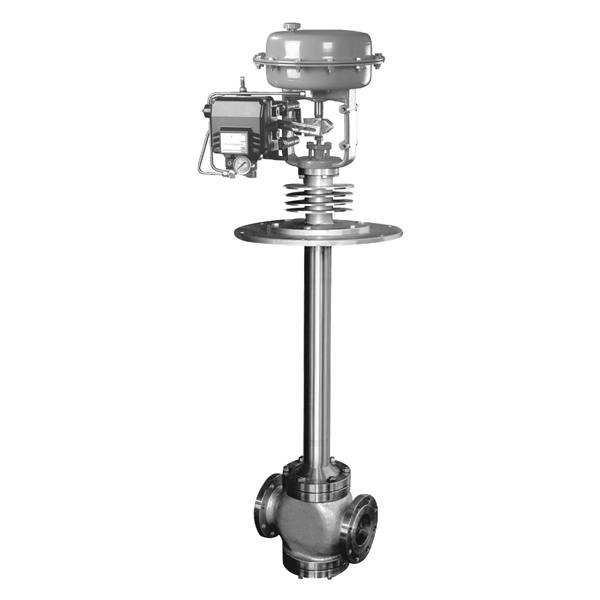

进口气动低温调节阀

进口气动低温调节阀产品概述

美国依洛克（YLOK）进口气动低温调节阀是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖，使填料处于常温下工作。适用于-60～-250℃低温壮态下的介质（如液氧、液氮等）的调节。为确保调节精度，必须配用阀门定位器。

进口气动低温调节阀工作原理

进口气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。

进口气动低温调节阀技术参数

阀体形式 直通铸造球型阀

公称通径：DN25～300mm

公称压力：PN1.6、2.5、4.0、6.4MPa

法兰标准：GB/T9113、 JB/T79

连接形式：法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式：低温型-10～-196℃、超低温型-196～-250℃

压盖型式：螺栓压紧式

密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式：单座、笼式、套筒型阀芯

流量特性：线性、等百分比

执行机构及附件、作用形式

执行器型式：ZHA/B多弹簧簿膜执行机构

执行器型号：ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56

有效面积(cm2)：350 350 560 900 1400

行程(mm)：10、16 25 40 40、60 100

弹簧范围(KPa)：20～100（标准）、20-60、60-100、40-200、80-240

膜片材料：橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力：140～400KPa

气源接口：RC1/4"

环境温度：-30～+70℃

可配附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式：气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
