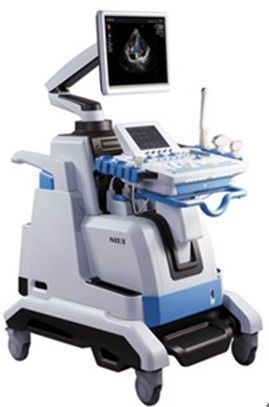

APOGEE 3800
全数字彩色多普勒超声诊断系统

 APOGEE 3800 性能特点

一.先进的成像技术

（一）、优异的灰阶成像技术

1.梯形成像/拓宽扇形成像
    扩大视野范围并且不降低图像质量，显示更多的图像信息，在检查较大面积的脏器时尤其方便。通过梯形成像可以获得更多的远场信息，在进行表浅器官扫查时为临床诊断提供更大的帮助。

2.方向能量多普勒
结合了彩色多普勒和能量多普勒的优点，既能检测出极低速的血流，同时又能辨别血流的方向和速度。

3.拓宽脉冲成像
发射携带编码的超声波，接收时通过解码器区分有效组织回声和噪声，实现更深的探测深度，提高图像的对比度及穿透力，特别适用于成像困难的病人。

4. 自适应斑点抑制
系统自动跟踪识别有用组织特征信息，对这些信息进行强化，同时滤除噪声，提高信噪比，使组织分界更加清晰，图像层次感增强，易于分辨早期病变组织。

5．彩色偏转
避免血流方向与超声声束垂直时血流显示不灵敏的现象，提高血流灵敏度，并有多种偏转角度可选。

6、声速补偿优化成像
使得不同密度的组织之间呈现出应有的回声强度差异，组织间边界更加清晰可辨，有利于发现早期病变。

7、空间复合成像
对同一成像区域，采用实时多角度扫描后进行复合成像，消除斑点噪声、杂波以及其他超声伪像对图像质量的影响，显著提高对比分辨力，增强组织间的分辨力，可显著提高超声图像中低对比度组织及微小病变的清晰度，增强了组织内部结构及边界的显示。

8、斑点柔化（多档可调）
系统自动跟踪识别有用组织信息，对这些信息进行强化，并滤除噪声，提高信噪比。根据需要选择噪声抑制的强弱，达到佳的柔化效果为诊断服务。

9、拓宽脉冲成像技术
增加回波信号中携带的信息，实现更深的探测深度，提高图像的穿透力和对比度，特别适用于成像困难的病人。

（二）、高敏感度的彩色血流技术
1、彩色大饱和度技术，让彩色的充盈变得自如。
2、彩色优先度技术让血流图像与灰阶图像达到佳的搭配
3、黑白与彩色独立偏转，彩框多档偏转，可有效提高彩色的灵敏度。
4、双幅实时对照，屏幕左侧显示B+CFM，屏幕右侧显示B模式，屏幕两侧同步实时显示，方便医生分别观察二维及彩色图像，并对其进行比较，做出准确的诊断。
5、彩色隐藏技术。
6、方向能量图。

（三）、灵敏实用的多普勒分析
灵敏的脉冲波多普勒、连续波多普勒频谱为血流动力学分析提供坚实的保障。
1、多普勒三变频。
2、实时三同步。
3、多种包络测量模式自由选择。
3、系统自动识别基线上或下方频谱进行包络。
4、齐全的血流动力学参数显示。

二.完善的临床解决方案

1. “金手指”一键优化
轻轻一按，系统就会根据不同组织的回波信号，通过智能化地自动调节增益、动态范围以及深度补偿等参数，瞬间优化整场图像，获得佳图像质量，使您能更加轻松完成扫查，将精力集中到图像的诊断中，提高工作效率，减轻您的工作强度。

2.频谱自动包络
具有PW、CW模式，医生可选择全自动实时包络频谱，也可选择手动包络或者选择起始点进行自动包络，并自动分析显示出PSV、EDV等各种血流动力学参数。

3.M型放大
特别适合对胎心的M型检查，通过放大M型图像使得分析更加直观，测量更加精确。

4.B/C分屏显示
    方便医生同时观察二维图像及彩色图像，并对其进行对比分析，做出准确的诊断。

5. 超宽视野成像
超宽视野成像具有操作简便、实时成像等特点，探头大角度可达180°，深可达30cm，更宽的视野，组织脏器的空间位置一览无遗，与普通超声成像相比，为临床诊断提供了一个全新的视角，对于观察较大的病变以及病变周围的组织间关系具有非常重要的临床诊断意义。

6. 丰富的探头选择群满足广泛的临床应用需要
可自由选配 自主研发的各种高精度高密度探头，满足不同部位的临床诊断需要。

7、丰富的测量菜单
1、一般测量，提供可弯曲的路径长度测量。
2、妇科计测软件及报告软件。
3、产科测量及报告软件。
4、多普勒血流测量及报告软件 。
5、心血管计测软件包及报告软件。
6、泌尿科计测软件包及报告软件。
7、矫形外科计测软件包及报告软件。
               ●
●
●
●
●
●
8、强大的数据管理(内置图文一体化工作站)：
1、WindowXP操作系统，160G高速硬盘，可以进行多幅图像浏览，编辑、提供中文/英文输入，形成病人报告。
2、大容量、可编辑的电影回放：多可达2050帧的电影回放。
3、多种存储媒介：可擦写光盘、硬盘、U盘、芯片多种连接格式。
4、DICOM接口、USB、S-VIDEO,PC打印机接口

三、实时三维成像技术
Apogee3800采用三维数据场可视化技术，实时体绘制技术，实时三维滤波技术、实时光照模拟技术等世界顶端实时三维超声成像处理技术，使系统具有非常优秀的实时三维超声图像。

手                 脸               脊柱              头部
国际领先的容积探头技术
      Apogee3800拥有高密度的容积探头，保证了Apogee3800实时三维超声成像的效果。而且探头小巧轻便，符合医生操作常规二维探头的习惯，降低操作强度，提高诊断效率。

简便、快捷的操作
         Apogee3800一改以往实时三维超声成像繁复的操作，改而采用简便、快捷的操作方式，只需简单几个步骤，即可轻松获得实时三维超声图像。
四、人性化的设计

1.触摸屏操作
Apogee 3800采用了8.4寸的彩色触摸屏，让医生对当前的操作流程一目了然，更简单快捷地完成工作。


2.人体工效学的键盘设计
配合彩色触摸屏，Apogee 3800采用人体工效学设计的键盘以及一体化的操作按键模式，医生可单手轻松完成操作。

3.任务指示灯
    对当前已激活的功能键、在当前模式下可操作的功能键以及下一步应该操作的按键采用多种颜色指示灯进行显示，清楚明示当前工作任务。
4.抽拉式键盘
Apogee 3800采用抽拉式的人体工程学无接点静电电容式键盘，使得医生可以轻松舒适地完成信息录入等操作。
5.温馨的人机互动
Apogee 3800采用17英寸高品质专业医用液晶显示器，在任何光照条件下均能良好呈现诊断图像，充分保护医生视力，大角度的显示以及灵活的液晶支臂设计，医生可以根据诊断需要自由调节液晶屏的高度和角度，更方便医生与病人之间的交流。

APOGEE3800全数字彩色多普勒超声诊断系统极富人性化，无论从内到外的设计充分结合人体工程学设计及超声工作流程，使超声医生在诊断疾病的同时享受工作的快乐。

APOGEE 3800系统技术参数简述
一、设备用途：腹部、泌尿科、妇产科、儿科/新生儿科、表浅结构/小器官、肌肉骨骼、心脏等。
二、主机系统配置：
1. 全数字二维灰阶成像单元
2. 全数字彩色血流单元
3. 全数字彩色多普勒（PW/CW）单元
4. 彩色方向能量血流成像单元
5. 空间复合成像单元
6. 高分辨率复合成像技术
7. 反相组织谐波成像技术
8. 自适应斑点抑制技术
9. 线阵探头梯形成像技术
10. 凸阵探头拓宽角度成像技术
11. 二维、彩色、多普勒模式自动优化调整技术
12. 支持三维∕四维成像技术
三、主要技术参数：
1.操作系统：
1.1 超声主机操作系统：Windows XP
1.2 液晶触摸屏操作菜单，中/英文操作界面可选
1.3 操作屏幕布局可编辑：用户可根据需要，增减显示菜单数量及改变显示位置
1.4 主机操作界面台可上下升降，左右移动；具有抽拉式标准键盘及照明灯，可输入中/英文信息(拼音五笔)。
1.5 同屏浏览视窗：不限数量同屏保存诊断图，方便调用、浏览、比较、分析。
1.6 任务指示灯导航系统：自动分析当前已激活功能键，清楚明示当前工作任务，以多种颜色指示灯引导下一步操作。
1.7 系统扩展功能：设备内置了4D（实时三维）成像模块软件包，用户可根据需要选配（实时三维）4D容积探头，成就四维成像功能
1.8 实时三同步单元：二维、彩色多普勒、频谱多普勒可同时同屏实时显示,实时自动频谱包络描迹及自动测量与分析
1.9  一键智能自动优化功能，医生只须轻轻一按，系统就会根据不同组织的回波信号，自动对各种成像参数进行优化调整，瞬间获得满意的超声图像，如可对频谱进行优化，自动调整基线与脉冲重复频率等。
1.10 显示模式：B、BB、M、BM、4B、BC、BCD、梯形成像、拓宽角度成像、B模式转向、空间复合成像（SCI）、彩色血流图、彩色能量图、方向能量图、双相组织谐波成像、宽景成像、PW/CW、3D/4D
2、探头配置及规格
2.1.  探头接口：≥3个
2.2.  凸阵探头：2.5-5.0MHZ（变频、谐波频率≥2段）
2.3.  高频线阵探头：6.6-14.0 MHZ（变频、谐波频率≥2段）
2.4.  阴超探头5.0-9.0MHZ（变频、谐波频率≥2段）
3.二维成像模式：
3.1  灰阶：256级
3.2  灰度图：≥15级，可视可调
3.3  动态范围≥260dB（30-185dB可视可调）
3.4  分辨率：横向≤1mm；纵向≤0.5mm
3.5  B模式下，焦点数:1-7个焦点可选，焦点位置连续可调
3.6  STC分段增益调整≥8段
3.7  组织谐波成像：谐波频率≥2段，可调, 谐波模式≥3种,可选
3.8  超声功率输出：可调
3.9  预设条件: ≥40种，用户可以自定义对不同的脏器预置佳化图像的检查条件
3.10 大扫描深度：≥30cm 可视可调
3.11 扫描角度：≥150° 可视可调
3.12 宽景成像：支持小器官探头
3.13 自适应斑点抑制：3档可调。
3.14 放大功能：整体放大、局部放大、M型放大（（动态、冻结状态下可对感兴趣的区域做M型取样放大））
4.彩色血流成像模式：
4.1 彩色增益：可调
4.2  彩色频率可视可调：≥3种
4.3  取样框：大小和位置可调
4.4  彩色血流偏转≥3种角度可调
4.5  彩色图谱：1—9级
4.6  彩色余辉：0—6级
4.7  B/C分屏显示：具有
5．能量图：
5.1  方向能量图：具有
5.2  能量图增益：可调
5.3  B/C分屏显示：具有
5.4  能量图谱： 1—8级
5.5  能量余辉：0—6级
6.多普勒模式：
6.1  具有PW脉冲波多普勒和CW连续波多普勒
6.2  PW血流测量速度：低可测速度≤0.2 cm/s ，高可测速度≥2500cm /s
6.3  CW血流测量速度：低可测速度达≤0.6cm /s ，高可测速度≥5000cm /s
6.4  取样容积大小：1mm-40mm，可调
6.5 采样角度校正：-80-80度
6.6  频谱增益：可调；
6.7  PW多普勒频率：≥3种, CW多普勒频率：≥15种,可视可调
6.8  实时自动多普勒包络描迹及自动测量与分析
6.9  基线：零位移动分级可调
6.10  扫描速度：可调
7. 测量和分析：
7.1 一般测量
7.2 妇、产科测量
7.3 心脏功能测量与分析
7.4 多普勒血流测量与分析
7.5 外周血管测量与分析
7.6 泌尿科测量与分析
7.7 矫形外科测量与分析
7.8 自动多普勒血流测量与分析
7.9 用户可编程协议数量、用户可编程公式和表格。
8. 内置图文管理系统
8.1  可编辑诊断报告，在报告中嵌入超声诊断图像，并直接打印
8.2  硬盘动静态图像储存160G容量，
8.3  存储图像质量≥50000幅
8.4  电影回放≥8000帧
8.5  可读写DVD光驱储存
8.6  输入/输出接口： VGA接口、视频输出输入接口、S—视频、并行打印接口、网络接口、USB
