世界上第一个三踝骨折的专用外固定架；采用不锈钢、碳纤维制成。
具有轻便、多维灵活穿针固定的优势。
由特制马蹄环、增高柱和锁针器构成。
适合于三踝骨折、双踝骨折和pilon骨折等关节部位骨折的微创治疗。
产品操作说明：

专利踝架

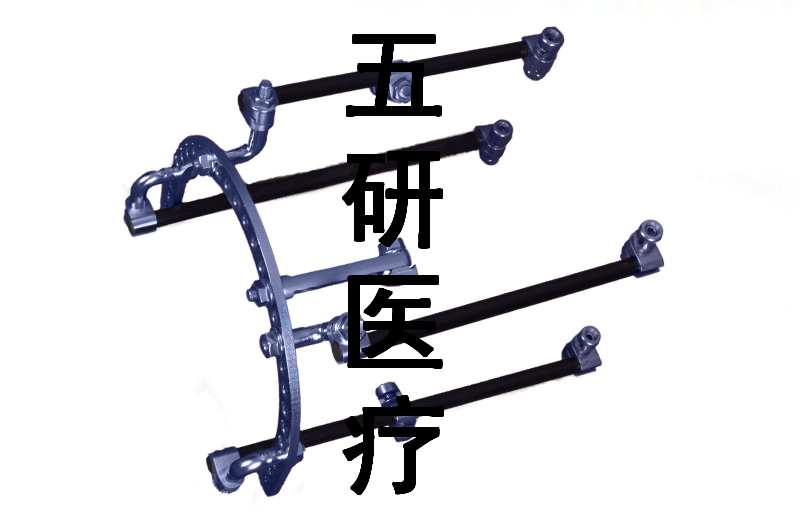

         五研产品组合式三维骨科牵引固定架，秉承Ilizarov技术理念。采用环形结构为主，具有专利保护，组装简便，穿针便捷，适合各种骨折、畸形矫正、肢体延长等手术。

    踝关节多功能外固定器是应中国中医科学院《正骨手法配合外固定器顶针固定治疗三踝骨折规范化研究课题组》要求，与国内外外固定器械专家共同设计完成的。来源于三踝骨折外固定器的设计理念，采用不锈钢、碳纤维制成。具有轻便、多维灵活穿针固定的优势。由半环、增高柱和锁针器构成。是五研公司产品，也是国内外第一个三踝骨折外固定器。适合于三踝骨折、双踝骨折和pilon骨折等关节部位骨折的微创治疗，手术不切开骨折部位或用很小的手术切口就能完成，骨折愈合快、不需要二次手术取出内固定。

    新型外固定架治疗三踝骨折脱位的新方法

    复位过程包括：整体复位、局部复位、器械辅助复位三部分。

    穿针及固定方法包括：整体复位穿针固定、下胫腓分离的穿针固定、外踝骨折的穿针固定、后踝骨折的穿针固定、内踝骨折的穿针固定和穿针顺序六部分。

    1、一种组合式踝关节三维牵引固定架，其特征在于：主要包括马蹄型环(1)和四根碳纤维连接杆(17,18,19,20)，所述马蹄型环上沿弧线方向设有多个通孔，靠近马蹄型环开口处左、右两端的第一、二通孔(2,3)上分别连接第一、二碳纤维连接杆(17,18)的一端，第一、二碳纤维连接杆的另一端分别连接第一、二锁针螺钉(21,22)，第一克氏针(29)依次穿过第一锁针螺钉(21)、跟骨、第二锁针螺钉(22)并锁紧在第一、二锁针螺钉上；靠近马蹄型环中部的第三、四通孔(4,5)上分别连接第三、四碳纤维连接杆(19,20)的一端，第三、四碳纤维连接杆的另一端分别连接第三、四锁针螺钉(23,24)，第三、四碳纤维连接杆分别位于马蹄型环的左、右两部分，第二克氏针(30)依次穿过第三锁针螺钉(23)、跖骨、第四锁针螺钉(24)并锁紧在第三、四锁针螺钉上；马蹄型环左端至第三通孔(4)之间和马蹄型环右端至第四通孔(5)之间的第五、六通孔(6,7)上分别设有第七、八锁针螺钉(27,28)，第三克氏针(31)依次穿过第七锁针螺钉、胫骨、第八锁针螺钉并由螺母锁紧第七、八锁针螺钉将第三克氏针压紧在马蹄型环端面上；第一、二碳纤维连接杆上设有一个或多个第五锁针螺钉(25)，第五锁针螺钉上锁紧有固定骨折块的第一顶针(32)。

    2、根据权利要求1所述的组合式踝关节三维牵引固定架，其特征是：所述锁针螺钉呈螺钉结构，锁针螺钉靠近其螺栓部分的端面上均设有穿针槽(34)。

    3、根据权利要求2所述的组合式踝关节三维牵引固定架，其特征是：所述锁针螺钉的螺栓穿过上、下连杆夹(15,16)由螺母锁紧夹紧在碳纤维连接杆上。

    4、根据权利要求2所述的组合式踝关节三维牵引固定架，其特征是：所述马蹄型环(1)中间部位的第七通孔(8)经过螺栓连接L型连接座(13)，第六锁针螺钉(26)的螺栓穿过上、下连杆夹(15,16)由螺母夹紧在L型连接座的连接杆(14)上，第六锁针螺钉上锁紧有穿透胫骨的第二顶针(33)。

    5、根据权利要求1所述的组合式踝关节三维牵引固定架，其特征是：所述四根碳纤维连接杆分别经L型连接杆连接在马蹄型环上的通孔上，L型连接杆一端穿过上、下连杆夹由螺母夹紧在碳纤维连接杆上，另一端经螺母锁紧在马蹄型环上的通孔上。

    6、根据权利要求1所述的组合式踝关节三维牵引固定架，其特征是：所述马蹄型环上所有通孔为圆型孔、腰型孔中任意一种或任意组合。
