1、全封闭流线型灯罩根据空气动力学原理精心设计，有利于手术室层流净化有消毒的应用，降低手术感染的风险。
2、灯头底部透光玻璃采用防震动，防消毒剂材料。坚固耐用，便于清洁，不会因辐射、擦拭和长期使用而受到影响。
3、灯头手柄可上下推拉及转动灯头、调整焦距：术后可轻松取下进行溶液浸泡或高温压消毒。
4、采用灯泡自动监测与备用自动递补系统能让光源全程供应，不会影响手术进行。更换灯泡时，拧下灯盘手柄上三个螺丝，拔下手柄体，更换过程简便，手柄体装有快捷式及可消毒的把手。
5、经计算机专业设计的多镜面反射系统，每灯体具有3800片以上的多镜面反光系统，使光束聚成一个高亮度的均匀光柱
自然的手术色温
自然光的演色指数为100，ZF系列整体反射式手术无影灯的演色指数为92，非常接近自然光这种近似日光的演色度、帮助医生非常清楚地区分手术部位（包括血管组织、神经束等）的颜色，能清晰准确辩认手术野的组织结构。
先进的数字集成电路控制面板
1、可进行电源开关、亮度调节、副灯检测等操作；具有八段亮度选择及亮度记忆功能；发光二极管亮度指示进度条能直观指示出术中所需亮度。
2、面板有主灯故障指示灯，提醒手术后及时更换灯泡。
3、具备宽电压工作特性，市电AC180V-250V范围内工作稳定，抗干扰能力强。
安全的备用照明
当主灯泡发生故障时，0.2秒内备用灯泡即被自动点亮，光照强度和光区中心都不会受到丝毫影响。电路中还设置了软启动系统，尽可能延长灯泡的使用寿命，更利于长时间手术照明的需要。
【产品名称】手术无影灯
【产品使用范围】
该系列产品适用于医疗机构手术时照明。
【产品结构性能】
手术无影灯是由底座、平衡臂和灯头三部分组成。其中灯头分为单灯头、双灯头。

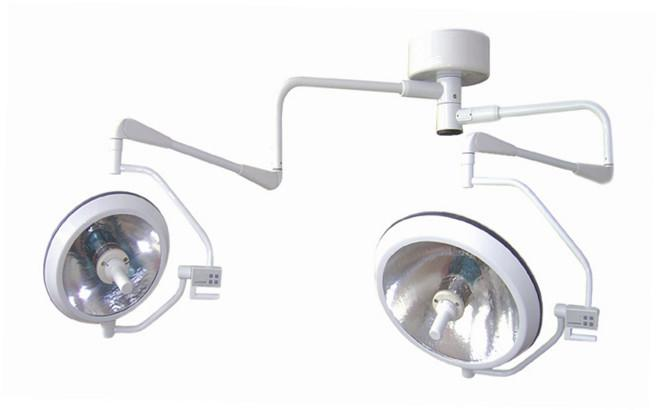

1、CH/ZF500、200手术无影灯可作为吊式或移动式单独使用，同时也可与500或700作为孪生式（500/500）或子母式（700/500）配合使用。
2、CH/ZF700手术无影灯可作为吊式单独使用，同时也可与700或600、500作为孪生式（700/700）或子母式（700/500）配合使用。
3、各部位动作范围：SHD/ZF系列无影灯作为移动式使用时，灯头可以上下、左右随意调节并定位；作为吊式、孪生式或子母式时，横臂管绕固定座转动360度，灯体绕直管旋转不小于300度，Y型管上下移动不小于38度，Y型管左右转动不小于300度，灯体绕Y型管转动不小于300度，在以上角度内能任意调节，取得平衡定位，灯体距手术部位800-1000mm内聚焦，聚焦直径在100-260mm内任意调节，光柱深度不小于500mm。
4、各部位起动力和推力：
各部位转动时垂直位移大作用力不超过55N，其他轴向的作用力不超过25N。
【主要技术指标及参考数据】
技术指标及数据名称 | 规格、型号 |
200Y | 500（Y） |
| 700 |
中心照度（LX） | ≮15000 | ≮50000 |
| ≮100000 |
光斑直径 d50 | ≯120mm | ≯120mm |
| ≯100mm |
光斑直径 d10 | ≯260mm | ≯260mm |
| ≯200mm |
单遮板剩余照度（LX） | / | ≮5000 |
| ≮24000 |
双遮板剩余照度（LX） | / | ≮18000 |
| ≮40000 |
深腔度剩余照度（LX） | / | ≮40000 |
| ≮92000 |
单遮板深腔度剩余照度（LX） | / | ≮4000 |
| ≮10000 |
双遮板深腔度剩余照度（LX） | / | ≮12000 |
| ≮30000 |
光柱深度 | / | ≮500mm |
| ≮600mm |
色温（TC） | 3000K≤TC≤6700K |
显色指数(Ra) | 85≤Ra≤100 |
辐照度(W/㎡) | ≯350 | ≯650 |
| ≯900 |
电源电压 | 220V、AC 50HZ |
输入功率 | 100VA | 200VA |
| 350VA |
灯泡使用电压 | 24V、DC |
灯泡功率 | 卤素灯25～75W | 卤素灯100W |
| 卤素灯150W |
房顶高度 | 移动式 | 2.8-3.2m，可根据用户实际定做 |
灯体直径 |
| 500±15mm |
|
|
净重 |
| ZF700/500 77.5kg |
【包装标识、标签图样】
【使用方法】
1、根据手术需要，将手柄触摸开关打开，这时无影灯主灯开始工作，如使无影灯亮度由弱至强或由暗至亮，即点按向上三角号按膜处，如使无影灯亮度由强至弱或由亮至暗，即点按向下三角号按膜处。
2、转动聚焦手炳，调节光斑大小和聚焦深度，使其达到在手术部位佳照明状态。
3、在工作中，如发现主灯指示灯灭，副灯指示灯亮（红灯报警），这时主灯已烧坏，副灯在工作（因设有自动切换电源装置），等手术完毕后，及时更换灯泡，始终保持主灯工作，副灯备用。
4、每次使用完毕，将无影灯亮度调至弱，关闭开关，以备下次使用调节。
手术无影灯系列产品装箱单
规格型号：
1、底座护罩、吊装盘子……………………………1套
2、电子电源（200—24）……………………………2台
3、底座、横臂管……………………………………1套
4、直灯管平衡臂……………………………………2套
5、弯灯管、灯头……………………………………2套
6、聚焦装置…………………………………………2套
7、无影灯专用灯泡24V24W150W……………………4只
8、对边4/6mm内六角扳手…………………………1把
9、产品使用说明书…………………………………1份
★CH系列手术无影灯广泛用于各种手术场合的照明需要，是现代手术室的理想照明设备。
★全封闭流线型的设计，充分满足当今手术室消毒和高标准层流要求。
★采用CAD/CAM技术造就的整体反射光学系统、照明尝试达600mm；运用色温补偿技术使色彩不愿得到提升，更适合于脑外科、胸外科等大型复杂手术的照明。
★水波纹灯面板由PC（防弹塑胶）压注成型，使光线更柔和，安全性更优。
★微电脑数字控制，具有八段亮度调节，并有照度记忆功能和宽电压工作播发，市电AC180V~250V范围内工作稳定，抗干扰能力强。
★具有备用灯泡自动切换，当主灯烧坏，副灯在1/2秒内自动点亮。手柄面板上有主、副灯失效指示，提醒手术后及时更换。
★设置软启动装置，有效延长灯光使用寿命，采用进口长寿命达1000小时以上。
★调焦系统结构精巧，更换灯光快捷方便；脱卸式手柄外套，可作高温（≦134℃）灭菌处理。
★配置轻巧的进口平衡臂皮质系统，六组万向关节联动，移动轻，定位稳定。360°的全方位设计，可满足手术中不同高度和角度的需要。
★顶置（底板）电源系统，免去挂墙式控制箱的安装麻烦。
★关键部件均采用国际产品，运行平衡可靠，阻燃级材料耐温安全，符合CH标准规定。
面板，德国进口PC板材料，具有高强度散热、抗磨损、防腐蚀、折射率低的性能
反光器、表面采用光学专家建议，镜面应用特殊工艺+氧化+电解技术，比镀膜反射系统寿命延长5倍以上，不褪色，不掉氧化膜，的深度照明，完全满足您的要求。
沾光器采用高科技的镀膜技术，可达到真正的冷光效果，辐照度与照度的比值达到3 – 4mw(m2Lux).特殊设计的色温补偿提供了接近自然日光的色温度。
