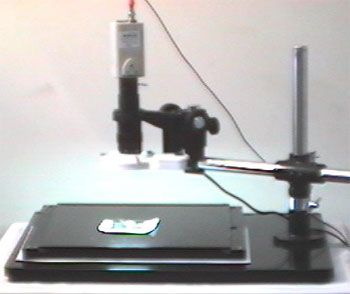

XTL-10ST是多功能连续变倍视频（单目）体视显微镜,它备有大型工作台、支架、环型灯照明装置、CCD和视频扑捉卡。操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,同时可用CCD、扑捉卡与彩色显微电视装置、电脑配套使用.

XTL-10ST是多功能连续变倍视频（单目）体视显微镜,它备有大型工作台、支架、环型灯照明装置、CCD和视频扑捉卡。操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,同时可用CCD、扑捉卡与彩色显微电视装置、电脑配套使用.

产品操作说明：

用 途

XTL-10ST是多功能连续变倍视频（单目）体视显微镜,它备有大型工作台、支架、环型灯照明装置、CCD和视频扑捉卡。操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,同时可用CCD、扑捉卡与彩色显微电视装置、电脑配套使用.

二、规 格

1、物镜变倍范围: 0.7×---4.5×； 7、旋转工作台：

2、总放大倍数: 7×---45×; 台面直径： Ævalue="220" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">220mm

注：以value="17" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">17”显示屏为例，总放大倍数：49×---320× 圆刻度盘分度范围: 0---360^O

3、物方视场直经: 28.6--value="4.4" hasspace="False" negative="True" numbertype="1" tcsc="0" w:st="on">-4.4mm; 圆刻度盘分度值: 1^O;

4、工作距离: value="95" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">95mm;

5、工作台:500×580(mm)； ）和20目镜为选购件

6、移动工作台:3、总放×---45×; 14×---90×

台面尺寸: 330×390(mm)

X---轴移动范围: value="240" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">240mm

Y---轴移动范围: value="350" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">350mm；

三、仪器的成套性

1、单目主机镜筒: 1件 6、环型灯接头 1只

2、工作台（含：支架） 1套 7、视频扑捉卡 1套 (选购件)

3、ES移动工作台 1件 (选购件) 8、value="17" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">17”显示器（进口显象管）1台 (选购件)

4、CCD（日本松下） 1件 9、旋转工作台 1件 (选购件)

5、上照明环型灯220V8W 1套 10、色配镜 1件（选购件）
