不锈钢差压表不锈钢差压表的用途说明

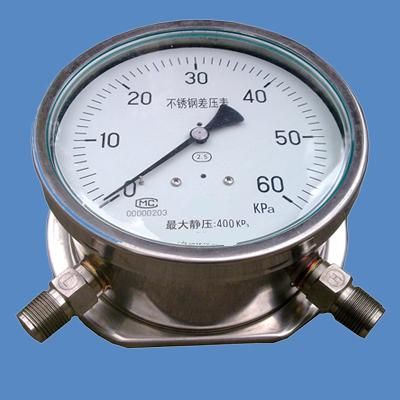

CYW-152B及CYW153B差压表
[1]适用于化工、化钎、冶金、电力、核电等工业部门的工艺流程中测量各种液（气）体介质的差压、流量等参数。仪表结构全部采用不锈钢制成，其中的测量系统（双波纹管急连接部件）、导压系统（包括接头、导管等）采用特种结构设计合理、工艺先进、具有体积小、重量轻、稳定性好、使用寿命长、外观新颖、适应性强等优点。仪表接头的连接形式有平行式（可直接与三阀组连接）和斜式两种，能够适应不同客户的配套安装。
不锈钢差压表的结构原理 仪表采用双波纹管结构，即两只波纹管分别安装在“工”字型支架两侧的对称位置上。“工”字型之架的上下两端分别为活动端和固定端，中间由弹簧片相连接；两只波纹管与表壳上的低压接头相连，齿轮传动结构直接安装在支架的固定端。并通过拉杆与支架的活动端相连接；度盘则直接固定在齿轮传动机构上。
当施加不同压力（一般高压端高于低压端）时，两波纹管作用在活动支架上的力则不相等，使分别产生的位移，并带动齿轮传动机构传动并予放大，由指针偏转后指示的差压值。
不锈钢差压表的主要技术指标 1,差压的测量范围、公称工作压力、精确度等级及接头螺纹尺寸；
| 差压的测量范围 | 公称工作压力 | 精确度等级 | 接头螺纹尺寸 |
| 010 | KPa | 60 | Kpa | 2.5 | M20×1.5
1/2”“NPT |
| 016 | 100 |
| 025 | 160 |
| 040 | 250 |
| 060 | 400 |
| 0100 | 600 |
| 00.16 | MPa | 1 | KPa |
| 00.25 | 1.6 |
| 00.40 | 2.5 |
| 00.60 | 4 |
| 01 | 6 |
| 01.6 | 10 |
| 02.5 | 10 |
|
2,导压系统及外壳等材料
| 零件名称 | 材质牌号（代号） |
| 接头、导管 | OCr17Ni12Mo2（316） |
| 波纹管 | OCr17Ni14Mo2（316L） |
| 表壳、表盖、表环 | OCr18Ni9（304） |
3、外型及安装尺寸：见图1、图2、图3
4.使用环境温度：-40～70℃
5.抗工作环境振动：V.H.3级
6.重量：约1.5kg 7.仪表外壳防护等级：IP54 8.仪表技术性能符合企业标准Q/YXBM831-1997《不锈钢差压表》
