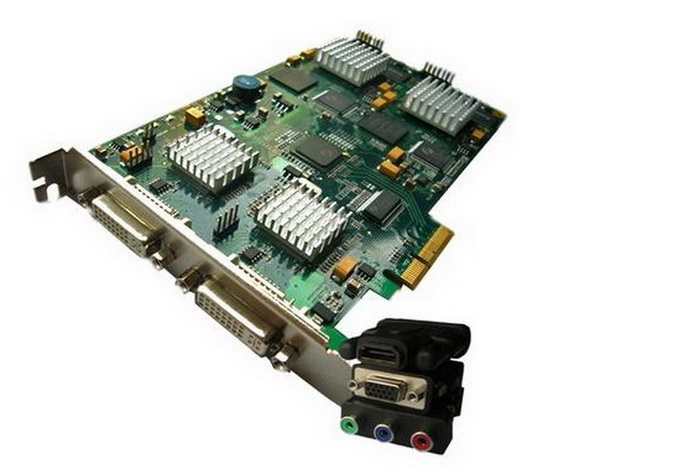

板卡格式:

PCI-e x4 半长卡, 100mm x 200mm.
PCI-e 总线主板，具有scatter gather DMA ，任一路均提供数据传输率大为 480MB/s.

接口:

输入：两个DVI-I类型的接口，可以转接VGA、分量YPbPr、HDMI、DVI

输出：板载音频接口（分离HDMI中的音频信号）

大采样率:

两路可同时均达每秒270M像素.

视频采样:

RGB:  每像素24 比特/8-8-8 格式.

视频采集内存:

32 MB (实时更新).  三倍缓存.

支持RGB 模式:

两路均达到640 x 480,720 x 400, 800 x 600, 1024 x 768, 1280 x 800,1280 x 1024, 1440 x 900,1600 x 1200, 1920 x 1080, 1920 x 1200,自定义模式.

支持DVI模式:

两路均达到640 x 480, 800 x 600, 1024 x 768, 1280 x 1024，1920x1080，自定义模式。

支持HDMI 模式:

两路均达到1080p（高60）,1080i, 720p, 576p, 480p ，使用的接口是一个分量-DVI 接口.

支持高清分量（YPbPr）

两路均达到1080p（高60）,1080i, 720p, 576p, 480p

输入模式监测:

源信号模式改变的跟踪，自动监测硬件的输入模式.

采集帧率:

两路均达到0fps—120fps（因分辨率而定）

其中：

1024X768 60fps

1280x1024 40fps

1920x1080 30fps

720P      40fps

1080P     30fps

视频格式选项:

模拟 RGB HSync 和VSync

模拟 RGB Sync on Green
component    Sync on Y
DVI single li[x]nk

HDMI

支持的操作系统:

Windows® XP Professional (x86 and x64), Windows® Server 2003 (x86 and x64), Windows Vista® (x86 and x64) and Windows® Server 2008 (x86 and x64)

电源要求:

+3.3V大电流0.5A.
+12V 大电流1.0A.
大电量 – 13.5 Watts.

操作温度:

0 到 35 摄氏度

存储温度:

-20 到 70摄氏度

相对湿度:

5% 到 90% 不结露

模拟输入范围:

Min 0.5Vpp  Max 1.0Vpp

Hsync:

15kHz - 110kHz

Vsync:

无硬件限制, 实时信号一般为 25Hz - 200Hz

分离同步极性:

正极或负极.  (Separate H & V sync, Composite Sync)

同步随绿极性:

负极

模拟输入阻抗

75 欧姆
