一、中药浓缩机组工作原理
本机组集多能提取、真空浓缩、溶剂回收为一体。由于整个提取浓缩、回收在封闭的流路中进行，因而避免了“跑”“冒”“漏”等现象。提取罐采用夹套加热。热源采用高温热水循环电加热方式
二、主要用途
主要适用于科研院所、药厂、食品等行业对中草药液、果汁等物质的提取、浓缩以及有机溶媒的回收。
四、结构及操作

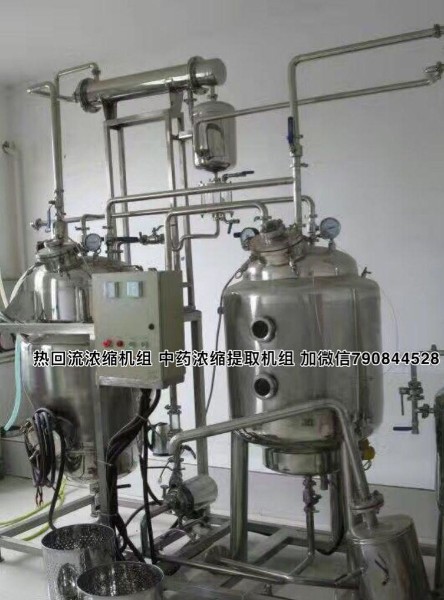

本机组组成：微型提取罐、回流冷凝器、消泡器、回收冷凝器、回收罐、电控箱、水环真空泵以及以上各部件的连接管阀件、仪表等部分组成。操作规程：
一、开机前准备，检查设备各密封处及阀门是否完好无泄露，真空泵转动是否灵活完好，自控箱内电器、电压是否正常，锅炉水是否加满，冷却循环水是否正常。二、打开提取罐上盖，按工艺要求将物料称重后投入提取罐，加入相应的水或溶剂，开启总电源，开启加热自动按钮，打开冷凝器上冷却水，在温控仪上设定所需温度值，启动热水泵热水循环，待达到目标温度时可打开真空泵，注意：真空泵启动前必须先打开进水阀，严禁无水空转，打开提取罐真空阀门，保持提取罐内真空度-0.03Mpa至 -0.04MPa，以增加罐内沸点与物料动态，如出现真空泵尖叫声，可把真空泵头上的渗气阀向逆时针微调。提取结束后，关闭热水泵循环泵电源，打开放空口。

规格	TQ-Z-1.0	TQ-Z-2.0	TQ-Z-3.0	TQ-Z-6.0	TQ-Z-8.0	TQ-Z-10
容积	1200L	2300L	3200L	6300L	8500L	11000L
罐内设计压力	0.09Mpa
夹层设计压力	0.3Mpa
压缩空气压力	0.6～0.7Mpa
加料口直径㎜	400	500
加热面积㎡	3.0	4.7	6.0	7.5	9.5	12
冷凝面积㎡	4	5	8	10
冷却面积㎡	1	2
过滤面积㎡	3
排渣门直径㎜	800	1000
耗能㎏/h	245	325	345	645	7200	8500
搅拌转速ppm/min	25
电机功率Kw	5.5
设备净重㎏	1800	2050	2400	3025	4030	6500
