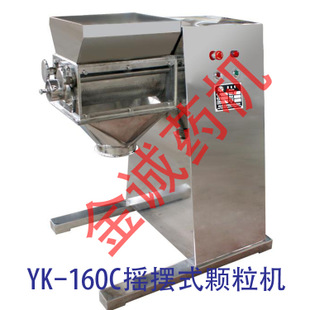

yk-160c型摇摆式颗粒机使用说明

一、  用途

本机是一种将潮湿粉末混合物，在旋转滚筒的正、反旋转作用下，强制性通过筛网而制成颗粒的专用设备。

  该机主要适用于医药、化工、食品等工业中制造各种规格的颗粒，烘干后可供压制各种成型制品。该机亦可用于粉碎凝结成块的干料。

二、  技术参数

旋转滚筒的直径	160毫米
旋转滚筒的转速	65转/分
旋转滚筒摇摆角度	360度±10度
电机功率	3千瓦
生产能力	200～300公斤/小时
外形尺寸	850x750x1250毫米
整机重量	250公斤

三、  工作原理和机构特征

1、        工作原理

由电机、三角带轮、蜗杆蜗轮转动，在偏心曲轴和升降齿条的作用下，使齿轮轴带的五角滚刀作周期性的往复旋转。物料不断运动并由筛网和转子间隙控制及挤出颗粒，其生产能力是随着物料的水份、种类、粘度及网目的不同而变化。且能制出各种规格的颗粒。

  在粉碎干料时，凝结成块状的物料在由五角滚刀制成的滚筒中进行冲撞粉碎，并强迫干料通过筛网。

2、        结构特征

① 料斗于制粒装置的构造是根据安装、清洗、使用方便的原则设计制成与物料接触的构件材料全部采用不锈钢制成，保证了制品的清洁。

② 颗粒制造装置各部件完全密封，防止润滑油混入原料。

③ 筛网夹管式用来夹紧筛网的、以保证筛网紧贴旋转滚筒不松动，由手轮调节筛网的松紧，棘轮棘爪锁紧调节好的筛网夹管。

④ 用户可以根据制品的要求，选择相应的筛网，制造各种规格的颗粒。

四、  机器的安装和调整试

1、        机器就位后必须安放平稳、接地。

2、        开启箱体盖对减速箱添加润滑油。

3、        试车时应注意机器是否有异常的杂音，以便及时停车检查、排除。

4、        安装筛网时，必须使筛网紧贴两端端盖，以免漏粉。

5、        操作前应仔细检查机器各部位的紧固件是否松动。

6、        机器必须进行3-5分钟的空负荷运转；待运转正常后再投料生产，投料时加料不宜过多，大约保持容积的2/3为宜。

五、  机器的维修和技术安全

1、        减速箱内润滑油和滚动轴内腔润滑脂应定期更换。

2、        颗粒制造部分各零件，应经常擦洗干净。

3、        为确保减速箱内蜗轮付转动的润滑条件，运行中箱体温升应≤50℃.

4、        蜗杆轴闻风而动的防油密封圈应定期检查更换。

5、        机器必须可靠接地，其接地电阻应≤4ω.

6、        不得随意拆除电器。

本产品的产品用途是制药、食品、化工
