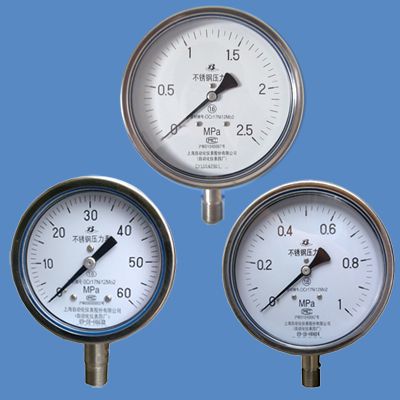

由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。  对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。

主要技术指标

不锈钢压力表主要技术指标:

标度范围、精确度等级

  

表盘直径（mm）	标度范围(MPa)	精度度等级(%)
￠50	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	2.5
￠60	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	2.5 (1.6)
￠75	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)
￠100	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)
￠150	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)

  注：括号内的精度等级仅供特殊订货。使用环境温度：-25~70℃(外壳内充液) -40~70℃(外壳内不充液) 温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) 抗工作环境振动：V·H·4级(外壳内充液) V·H·3级(外壳内不充液) 重量：  0.2kg (Y-50)   0.35Kg(Y-60)   0.55Kg(Y-75)   0.85Kg(Y-100)   0.95kg (Y-150)

导压系统及外壳等材质

  

零件名称	材 料 牌 号
接 头	0Cr18Ni9(304)	0Cr17Ni12Mo2(316)
弹簧管	0Cr18Ni9 Ti(321)	0Cr17Ni12Mo2(316)
外 壳	0Cr18Ni9

安装方式及外形尺寸

  不锈钢压力表安装方式及外形尺寸   

安装注意事项:

  1、测压点的选择，所选择的测压点能反映被测压力的真实情况。  （1）要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。  （2）测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺。  （3）测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体。

过程连接尺寸

压力表直接安装式仪表的主要安装尺寸。具体如下图和表  

外客公称直径D mm	接头尺寸(mm)
d	L	d 1
60	M14×1.5	14	5
100	M20×1.5	20	6
150
200
250
注:当对仪表接头螺纹有特殊要求时，用户与厂商协商解决

  根据不同的需求，可以协商选用多种不同的连接方式。  耐震型外壳防护等级：IP54, IP55,IP65,IP66  IP防护等级是由两个数字所组成，第一个数字表示防尘、防止外物侵入的等级；第二个数字表示防湿气、防水侵入的密闭程度。数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如下描述：  IP54 特点：防尘、防水。  第一个字母5代表：防尘； 第二位字母4代表：防止飞溅的水侵入，  IP55 特点：防尘、防水。  第一个字母5代表：防尘； 第二位字母5代表：防止喷射的水侵入，  IP65 耐震密封性较好；优点：防尘、防喷水。用于耐震及防爆仪表及现场环境恶劣的场合。  第一个字母6代表尘封，防尘密封。第二位字母5代表：喷水，  IP66特点：防尘、防水。  第一个字母6代表尘封，防尘密封。第二位字母6代表：防止大浪的入侵。  IP65的耐震表上含有防爆塞，防爆塞作用：防止管道压力过大，导致介质从压力表正面喷出伤到，故在后面安装防爆塞。 更多 不锈钢压力表_简介 价格、说明、厂家，请关注3A 医疗器械信息网
