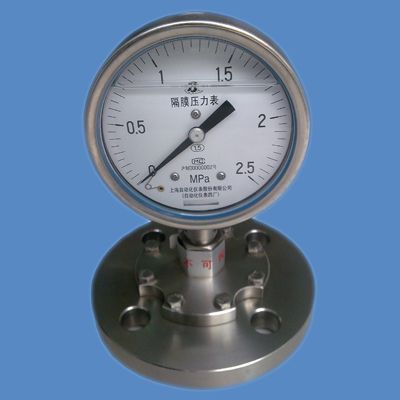

由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。 隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等.
隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和 制碱等工业部门生产过程中测量流体介质压力之用。
隔膜压力表结构原理 当测量介质的压力P作用于隔膜， 则隔膜产生变形,连接式为SR散热式，采用敞开凸面法兰MF隔离器（法兰）材料为碳钢，膜片材料为316不锈钢，测量范围0～4MPA，法兰标50-4.0HGJ46 标记2；YSG-2/ZMG（B）哈/1MPa/20-4.0Hgj47 通用仪表为YSG-2电感压力变送器，连接形式为直接。采用工字型法兰MG，隔离器（法兰）材料为1CR18Ni9，膜片材料为哈式合金，测量范围0～1MaA，法兰标准为20-4.0HGJ47 . 标记3；Y-100B/SR/ML 316/4MPa/M20*1.5 通用仪表为Y-100B不锈钢压力表，连接式为SR散热式，采用螺纹连接ML隔离器 材料为不锈钢，膜片材料为316不锈钢，测量范围0～4MPA，螺纹规格M20*1.5六、订货须知
1、订货时请注明型号，名称，测量范围，连接形式及尺寸，精度等级。 2、如有特殊要求，请在订货时详细说明。 3、隔膜压力表不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。
